    ICS-30A电子皮带秤概述:
       ICS-30A电子皮带秤累计误差小于±1%,适用于精度要求不高,安装要求简便的场合,可为产品生产的过程控制和产量监控提供瞬时流量和累计量。
    ICS-30A电子皮带秤系统组成:

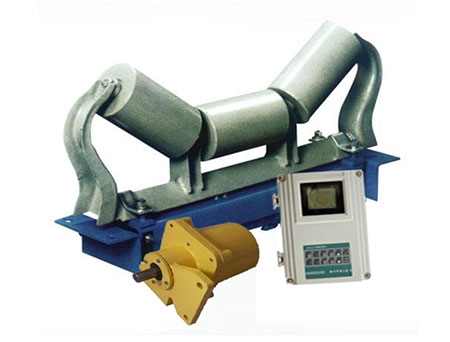

         ICS-30系列皮带秤主要由四部分组成:ICS-30型悬浮式称重桥架、称重传感器、JD-12E速度传感器、JD-2205称重控制仪表。

    ICS-30A电子皮带秤工作原理:
          称重桥架安装于输送机架上,当物料经过时,计量托辊检测到皮带机上的物料重量通过杠杆作用于称重传感器,产生一个正比于皮带载荷的电压信号。速度传感器直接连在大直径测速滚筒上,提供一系列脉冲,每个脉冲表示一个皮带运动单元,脉冲的频率正比于皮带速度。称重仪表从称重传感器和速度传感器接收信号,通过积分运算得出一个瞬时流量值和累积重量值,并分别显示出来。
    结构特征:
    ◆结构简单,力传递环节少,安装简洁方便;
    ◆采用无杠杆全悬浮式结构,单托辊,称重区少;
    ◆两只称重传感器,受偏载影响小;
    ◆主要用于进出料口中心距较短的带式输送机上。
    ◆传力杠杆:无;耳轴支点:无
    主要构成部件:
    称重传感器:1只
    速度传感器:1只
    计量托辊(选配件):1组
    传力杠杆:无
    耳轴支点:无
    称重桥架:
          采用单托辊ICS-30型称重桥架,无杠杆、全悬浮的结构设计,稳定可靠,该结构设计用链码标定基本接近实物标定值,全封闭、防潮、防尘、防腐及减少物料堆积,不会发生使用刀口装置和轴承装置带来的零点不稳等问题。单件式结构,无运动部件,安装容易,不需维护。
    称重传感器:
    ◇平台型电子应变传感器,特殊设计的应变补偿。
    ◇具体技术参数如下:
    ◇外壳:密封保护
    ◇非线性:<0.03%FS
    ◇非重复性:<0.01%FS
    ◇蠕变:<0.02%FS
    ◇温度灵敏度:间隔:0.0008%FS/OF
    ◇零点:0.0015%FS/OF
    ◇过载能力:传感器容量的,150%
    测速传感器:
           ICS-30系列电子皮带秤准配置的测速传感器均采用JD-12E型测速传感器。
    JD-2205称重控制仪表:
          JD-2205型(芯片进口)。其性能特点为:仪表具有称量线性补偿,温度湿度补偿,停电保持数据功能,具有自动校准、自动调间隔、自动诊断故障等功能,并有自动零点跟踪,实物、挂码、链码、电子标定功能。
