简析电子皮带秤的选型、安装、维修

点击数：5131发布：2011-05-09　来源：http://www.sdzhitian.com

1.概述

    随着电子技术的突飞发展，作为对输送过程中散状物料进行连续计量的电子皮带秤，愈来愈多地用于商业贸易结算和企业内部进行成本核算。但人们对电子皮带秤的了解还远远不能向对待电子汽车衡、电子计价称一样，在购买前不能很好的选型以及在使用中不能很好地进行安装和维修。针对此问题，笔者结合自己的实际工作经验，进行粗浅地阐述。

2.电子皮带秤的选型

目前，市场上生产电子皮带秤的厂家有几十家，但型号配置不一，价格相差较大，几万元乃至几十万元不等，用户要想根据自己的实际情况选择合适的设备，需考虑以下五个方面的问题：
2.1 电子皮带秤型号的表示方法

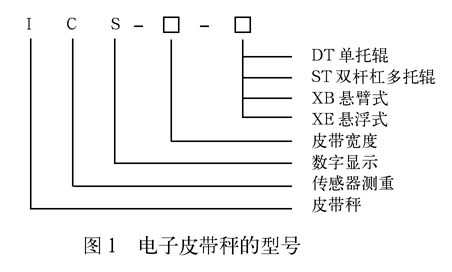

    根据国家标准GB/T7721-1995《电子皮带秤》，电子皮带秤的型号表示如图1所示：

2.2 电子皮带秤精度等级的种类

电子皮带秤属于自动衡器，其准确度等级的表示方法和静态衡器不一样，根据国家标准GB/T7721-1995《电子皮带秤》可知：电子皮带秤的准确度分为四个等级，表示符号为：（0.25）、(0.5)、(1.0)、(2.0)。

2.3 选择设备的目的

首先应搞清要购买的设备用于何种场合，是用于商业贸易结算还是企业内部核算。若用于商业贸易结算，应选择精度较高的设备，如（0.25）级、（05）级，若用于企业内部核算，可选择（05）级、（1.0）级或（2.0）级电子皮带秤，因为选择高精度的电子皮带秤，不仅初期投资较大，而且维护的工作量、维护的费用也较大，并且还需要选择较高的校验装置，例如实物校验装置，其投资近200-300万元。一些用户经常容易产生误区，订购前不加分析地选择高精度的皮带秤，试想一下，其道理和静态衡器中（II）级、（III）级、（IIII）级衡器的选用基本相同，不同之处在于该设备的校验装置由用户自备，而静态衡器由生产厂家解决。

2.4 所选设备的配置

明确购买设备的目的后，接着应搞清购买的设备是否需要增加其它功能，以便选择相关配置，然后应向厂家提出要选设备的要求，包括设备的基本配置（本体、电脑积算器等）和选用配置（通讯板、打印板、模拟电流接口板、远程显示器等）。其中核心部件电脑积算器的型号价格差别较大，目前国内应用较多的有徐州10-201、美国MT2000系列、日本CFC-100系列、德国400系列等。因为配置价格较贵，用户应该根据自己的需要适当进行选择，如进行商业贸易可选配打印机、内部核算可选择远程计数器等。

2.5 向厂家提供现场的技术资料

搞清以上几两点后，接着应向生产厂家提供现场的技术资料，以便厂家有针对性的进行设计，其中现场的技术资料主要包括环境的温度、湿度，皮带输送机的型号、输送机的倾角、托辊的槽行角、皮带的速度、皮带的宽度，运送物料的特性、正常流量、最大流量，现场距电脑积算器的距离，积算器的安装形式等。

3.电子皮带秤的安装工艺要求

    一台电子皮带秤的使用性能好坏，不仅取决于厂家的设计质量（高品质的设计应是前提条件，文中不进行叙述），而且还取决于现场的安装工艺要求及设备的维护情况。

3.1秤体安装位置的选取
 秤体应安装在输送机皮带张力变化较小且安装的部位不应有伸缩、接头或纵梁拼接的地方，整个称重域内托辊和输送机的支撑应有足够的强度和刚度，尽量避免风力、雨雪、暴晒、振动源、腐蚀性气体、强磁场及大型机电设备的干扰，并且将安装秤体的皮带输送机与振动料仓分离，避免振动信号对称重信号的影响。

3.2称重托辊的选取及安装

称重托辊的径向跳动，承重高度和槽行角的公差应在国家标准允许的范围内，托辊的槽行角应在35°以下，槽型角偏大，势必会引起托辊的不同心度，从而使皮带的柔性变差。称重域内托辊应比两边其它托辊高出6mm左右，且纵向中心线应与输送机架挂辊中心线重合，而且与输送机纵向平行。
3.3电气部分的安装要求
 电源部分应尽量避开动力线，亦可采用照明电源，有条件的用户可在电脑积算器电源侧增加电源稳压装置；电气接线盒安装于输送机一侧，应密封好，防止清扫输送机架时，电路板被水浸泡或粉尘进入接线盒内；电脑积算器控制室和现场的距离较远，可达几百米，称重信号线和电力电缆线应分开走线，且将屏蔽端接好，由于线路损耗较大、称重信号受外界的干扰较严重，距离超过60米时，接线应采用6线制接法；电脑积算器和秤体应分别接地，接地电阻应不大于4Ω。

4.电子皮带秤的维护及修理

4.1系统的维护
要使一台调校好的电子皮带秤能够满意地运行，保持良好的精度和可靠性，应进行如下七方面的维护：其一，对于新安装的皮带秤，在安装后的几个月内，每隔一天检测一次零点，每隔一周检测一次间隔值，根据精度要求，适时选择实物校准或模拟校准；第二，每天下班停机后及时清除秤体上的积料和皮带上的粘附物；第三，皮带运行中，检测皮带是否跑偏；第四，由于称重托辊运动的灵活性、径向跳动程度等直接影响计量精度，需每年对称重托辊润滑1～2次，但要注意托辊润滑后，需对电子皮带秤重新进行校准；第五，使用过程中，正常流量最好控制在校准流量幅度的±20%范围内；第六，最大流量不要超过120%Qmax，这样做不但有助于提高皮带秤的精度，而且会提高设备的使用寿命；第七，严禁在安装传感器的秤体上进行焊接，以免损坏传感器，特殊情况下，应先断开电源，然后将接地线引到秤体上，一定不能让电流回路经过传感器。
4.2系统的修理

因外界影响因数较多，检查和排除电子皮带秤的故障，相对其它衡器来说要复杂得多，这就需要修理人员应认真阅读了解相关的知识，勤观察、勤动手、多分析、多思考、多总结。
4.2.3零点及间隔值的漂移

零点屡调不准、称量不准确，首先应从现场着手，造成的原因可能与秤体安装质量和使用环境有关，具体可从以下几方面处理：
一、环境温度、湿度是否昼夜变化较大，导致输送皮带的张力发生变化，从而使皮带秤零点发生漂移；
二、秤架上积尘积料、运输皮带粘料；
三、物料卡在秤架内；
四、运输机皮带不均匀；
五、系统没有良好接地；
六、电子测量元件故障；
七、称重传感器严重过载。其次应考虑传感器本身的稳定性及电脑积算器的性能情况。
