TD75带式输送机

  • 所属分类:输送设备
  • 电 话:0536-3610887
  • 传 真:0536-3613977
  • 邮 箱:sdzhitian@163.com
  • 订购热线:13396364129
  • 服务热线:13806498129
上一个产品:大倾角挡边带式输送机
下一个产品:NE系列斗式提升机
  • 产品详情

    一、概述:
      带式输送机是一种输送量大,运行费用低,使用范围广的一种输送设备。其输送带式输送机的曳引构件和承载构件。普通橡胶输送带适用于工作环境温度一般为-10℃~40℃。工作环境温度低于-5℃时,不宜采用维纶芯胶带;工作环境温度低于-15℃时,不宜采用普通棉织芯胶带;在工作环境温度低于-20℃的条件下易采用钢丝绳芯胶带。普通橡胶输送带适用的输送物料温度不超过80℃,当输送物料温度在80-150℃时,应采用耐热型胶带,当输送300-500℃高温物料时,可采用耐高温型输送带。输送具有酸性、碱性、腐蚀性、含油类物料和有机溶剂时应采用耐酸碱、耐腐蚀、耐油的橡胶带或塑料带。在有火灾危险场所工作的输送带应采用阻燃型带。
          当功率大于55KW时应选用电机,减速剂与滚筒分开式驱动。传动滚筒表面有裸露光钢面,人字形和菱形花纹橡胶覆面三种形式。 改向滚筒,分光面和胶面两种。
        驱动装置:功率范围在2.2-5.5KW时易选用电动滚筒作驱动,这样可节约空间,但环境温度不易超过40℃。
          托辊是用无缝钢管制成,类型有:槽形、平行,调心,缓冲四种,拉紧装置:螺旋式拉紧装置适用于长度较短(小于100m),行程有500m、800m、100mm三种;垂直重锤拉紧装置,可随着张力变化靠重力自动补偿输送带的伸长;重锤车式拉紧装置适于距离较长,功率较大的输送机,其拉紧行程有2,3,4m三档,固定绞车拉紧装置用于长行程大拉紧力(30-150KN),长距离,大运量的带式输送机,最大拉紧行程可达16m。
        清扫器有头部清扫器和空段清扫器两种。
        卸料器:电动犁式卸料器,手动犁式卸料器两种。
        电气保护可设有:输送带跑偏监测器;输送带打滑监测器;输送带纵向撕裂信号监测器;料位控制监测器等。
    二、技术性能参数:
    断面形式
    带速
    (m/s)
    带宽B(mm)
    500
    650
    800
    1000
    1200
    1400
    输送能力G(t/h)
    槽形
    0.8
    78
    131

    1.0
    97
    164
    278
    435
    655
    891
    1.25
    122
    206
    348
    544
    819
    1115
    1.6
    156
    264
    445
    696
    1048
    1427
    2.0
    191
    323
    546
    853
    1284
    1748
    2.5
    232
    391
    661
    1033
    1556
    2118
    3.15

    824
    1233
    1858
    2528
    4.0

    2202
    2996
    平行
    0.8
    41
    67
    118

    1.0
    52
    88
    147
    230
    345
    469
    1.25
    66
    110
    184
    288
    432
    588
    1.6
    84
    142
    236
    368
    553
    753
    2.0
    103
    174
    289
    451
    677
    922
    2.5
    125
    211
    350
    546
    821
    1117

    三、带式输送机功率选型表(供参考)

    长度(m)
    15
    30
    45
    60
    100
    150
    200
    300
    带宽
    (mm)
    500
    1.0
    1.3
    1.7
    2.0
    3.0
    4.6
    8.0
    11.1
    650
    1.3
    1.9
    2.4
    2.8
    4.6
    9.2
    11.5
    16.0
    800
    1.9
    2.9
    3.6
    4.3
    9.7
    14.0
    17.5
    24.3


        注:以上功率估算的工作条件为正常温度,水平带速1m/s,物料容量11/m3,动堆积角30度,一个空段清扫器,一个弹簧清当器和一个导料槽并考虑加速阻力因素。每个犁式卸料器所需功率约为:B500:0.3KW;B650:0.35KW;B800:0.45KW。

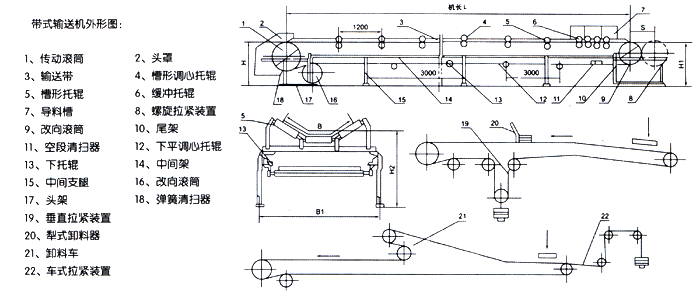

    四、带式输送机外形图




    带宽B(mm)
    2500
    650
    800
    1000
    1200
    1400
    机身宽
    mm
    头架
    1000-1010
    1150-1160
    1410-1470
    1610-1630
    1860-1880
    2120-2130
    螺旋拉紧尾架
    800
    960
    1180
    1410
    1660
    1860
    中间架B1
    870
    1020
    1220
    1440
    1690
    1860
    带面宽
    mm
    头轮H
    800-2250
    800-2315
    800-2400
    935-2500
    950-2500
    1000-2500
    尾轮H1
    800
    800
    800
    1000
    1000
    1000
    中间段H2
    800
    800
    800-1000
    1000-1200
    1000-1200
    1000-1200
